剛性-柔性PCB設計準則的重要性
硬板-柔性PCB的硬板元件和柔性PCB元件組合在一起方面，我們?nèi)〉昧烁蟮某晒ΑＨ绻袷貏倱闲?a href="http://m.ycctjt.com" target="_blank" class="autolink">PCB設計準則，那么在剛撓性PCB上實現柔韌性和剛性之間的適當平衡就容易了。

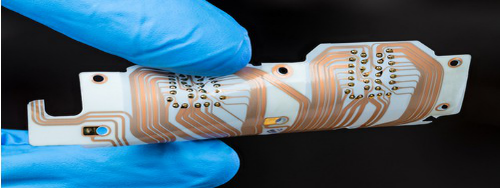

什么是剛性-柔性PCB？
對于那些一生都在Fr4基板上設計常規PCB的人來說，剛撓PCB可能是陌生的領域。顧名思義，剛撓式PCB是將硬板和柔性PCB的兩個元素結合在一起的PCB。
剛?cè)嵩O(shè)計通常由由一個柔性條帶相互連接的兩個或多個剛性區域向上。剛性和柔性元件的協同性能使PCB在應用中可以彎曲或折疊。
由于對更緊湊，抗沖擊和更堅固的電子產品的需求，近年來剛撓性PCB受到越來越多的關注。一個剛?cè)嵩O(shè)計省去了連接器和互連電纜的需求。由于整個設計都是在單個PCB上制造的，因此剛?cè)酨CBS的安裝也更加容易。
剛性-柔性PCB設計的材料注意事項
與您的制造商聯系，以確保您為剛?cè)嵩O(shè)計選擇正確的材料
開始設計之前，您需要咨詢您的PCB制造商。根據PCB是動態彎曲還是穩定彎曲，銅線類型，層數，彎曲半徑和覆蓋層的選擇可能會有所不同。
動態彎曲剛?cè)嵊∷㈦娐钒灏惭b在會不斷彎曲的環境中。因此，建議使用不超過2層，并確保彎曲半徑至少為材料厚度的100倍。
同時，剛撓性PCB最多可以有10到20層，這意味著可以進行穩定的彎曲安裝。它不會受到重復的彎曲力，這意味著較小的彎曲半徑約為其材料厚度的10倍也是可能的。
剛?cè)岚逶O(shè)計指南
將彎曲的角和淚珠用于剛撓PCB的撓性區域
鑒于剛撓性PCB的所有優點，它們也給PCB設計人員帶來了挑戰。設計人員不僅需要處理設計的電氣方面，而且還需要考慮PCB的機械動力學。
如果您碰巧在剛撓性PCB上工作，則以下準則可幫助您避免犯下代價高昂的錯誤。
避免在彎曲區域上鍍通孔
避免在PCB柔性部分的彎曲區域上放置焊盤和過孔。彎曲線附近的區域?qū)鬟f機械應力，這可能會損害鍍孔的結構。
焊盤和過孔可以放置在不彎曲的區域，盡管不建議這樣做。在這種情況下，請使用錨釘加固鍍孔。此外，使用淚珠將走線連接到電鍍孔，以獲得更牢固的連接。使用較大的焊盤和過孔也是一個好習慣。
注意跨彎曲區域的布線
彎曲線上的走線應保持為直線，垂直線。最好使用在柔性區域均勻分布的較窄的跡線。添加虛擬走線可以幫助提高機械強度，從而防止走線斷裂。對于雙層PCB設計，應在頂層和底層上交替走線。
避免在彎曲區域上留下任何痕跡。如果走線需要改變?nèi)嵝?/span>PCB的方向，請使用曲線，而不要使用45°或90°的尖角。
使用交叉影線的地平面
如果將接地層澆注為銅的實心區域，則可能會承受大量壓力并降低其柔韌性。取而代之的是，在PCB的柔性區域上使用交叉陰影線接地平面。
毋庸置疑，使用支持剛性-柔性PCB設計準則的PCB設計軟件有助于創建無錯誤的原型。OrCAD可以按區域和層間檢查進行堆疊，這在剛?cè)嵩O(shè)計中非常方便。
豐樂壹博專業PCB設計、PCB Layout、PCBA一站式生產。
